低壓變頻電控
發布時間:2018-01-24來源:提升機電控點擊:11449
一、特點說明
(1). JY-ZTK(2PC)-BPB采用原裝進口變頻調速裝置(西門子S120四象限驅動器)。
(2). 驅動器由控制單元(CU320)、電源模塊和電機模塊組成,實現提升機四象限運行。
(3). 具有閉環矢量控制。
(4). 交流側進線電壓與整流變壓器的二次側電壓相配合。
(5). 可調斜率的加減速度給定值設定
(6). 啟動防沖擊的“S”化曲線給定。
(7). 預置起動力矩并與制動油壓曲線可靠閉鎖,防止起動時容器倒轉。
(8). 具有過流、過壓、欠壓、過速、堵轉、絕緣檢測等幾十種保護功能。
(9). 與二象限變頻器相比更加節約電能。
二、低壓變頻調速系統的組成
序號 | 名 稱 | 型 號 | 數 量 | 說 明 |
1 | 低壓電源柜 | 380/660V | 1臺 | 主回路及控制回路供電 |
2 | 變頻調速控制柜 | 380/660V | 1套 | 給定電機平滑的頻率 |
3 | 三體操作臺 | TCZA | 1套 | 雙PLC通訊 |
4 | 變頻進線柜 | JXG | 1臺 | 進線斷路器與預充電回路 |
5 | 軸編碼器 | E6B2-CWZ6C | 2 套 | 含連軸節 |
6 | 上位監控系統 | SJDK | 1套 | 工控機、19寸液晶顯示器 |
7 | 技術資料(光盤) | JYZL | 1套 | 原理圖、布置圖、明細表、說明書 |

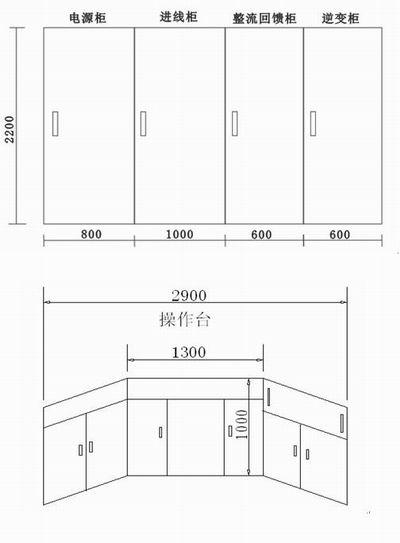

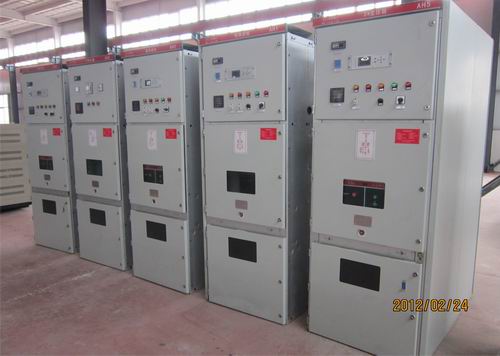

三、變頻調速系統電控柜外形尺寸圖(備注:柜子深度均為800)
