大功率永磁同步減速電機直驅礦井提升機的應用實例
發布時間:2023-08-16來源:公司新聞點擊:5411
中煤五公司三處在閻家莊風井項目回風建井項目中采用洛陽九億重工集團有限公司設計的JKZ-3.2×3P永磁同步減速電機直驅型提升機,該提升機于2023年初安裝調試后已投入運行,啟停車采用懸停方式,對機械裝置無沖擊。
永磁同步減速電機直驅方式與高速異步電機+減速器驅動提升機的方式相比,其功率因數和效率相對較高,同樣采用四象限高壓變頻電控時,永磁同步減速電機直驅方式比異步電機高壓變頻方式平均節能約20%.左右。
提升機參數
型號:JKZ-3.2×3P,提升速度:6.7m/s
永磁同步減速電機參數:
電機本體型號:TBVF-1250-200YC(6000),額定電壓6000KV,額定功率1250KW,額定電流130A,額定頻率50HZ,功率因數≥95%,效率≥97%。

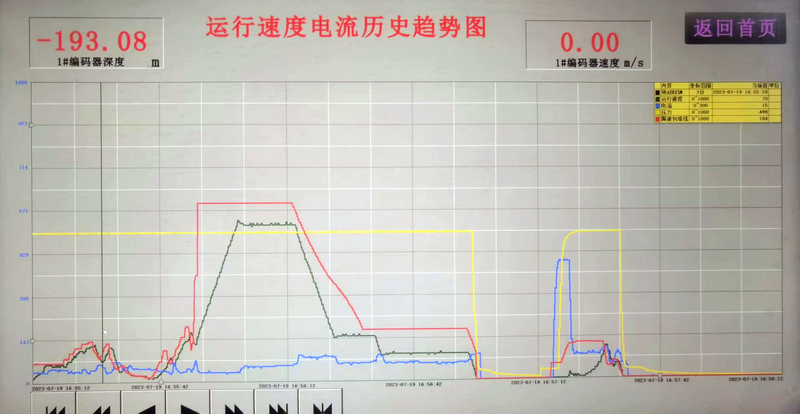

運行曲線圖:
紅色:限速包絡線 綠色:運行速度 藍色:運行電流 黃色:制動油壓

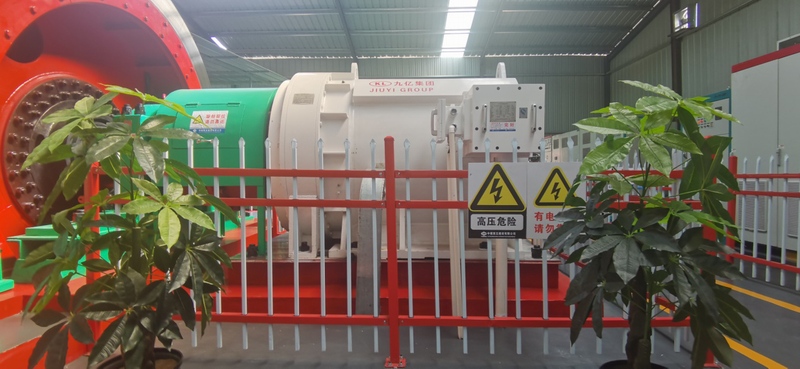

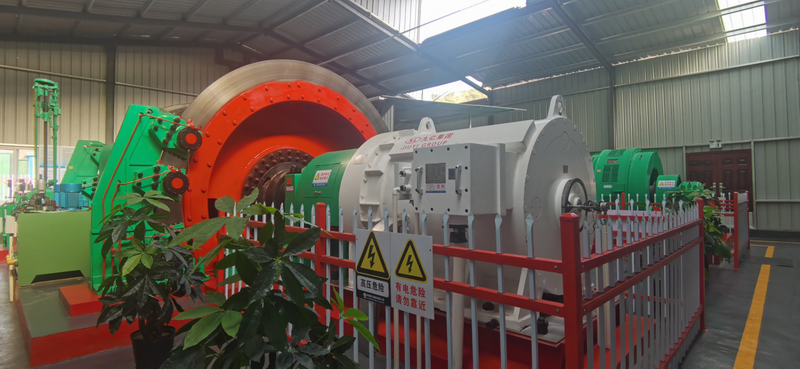

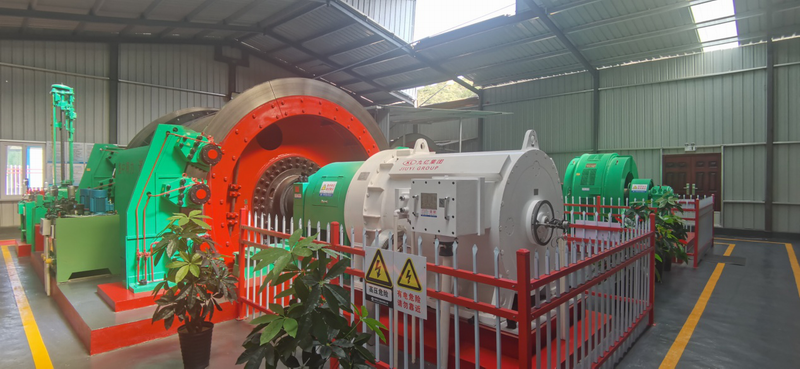

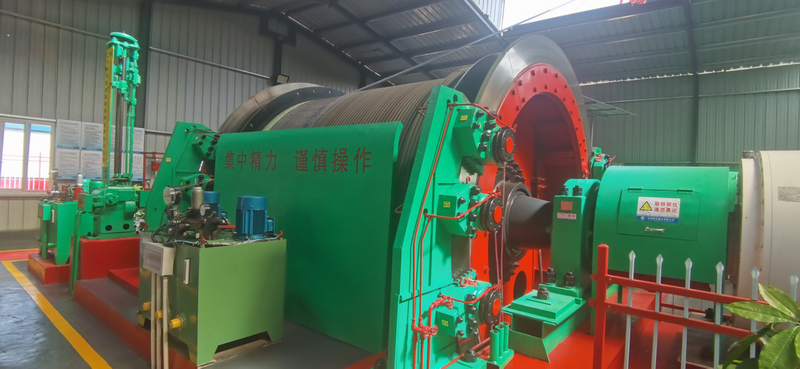

現場圖片:
